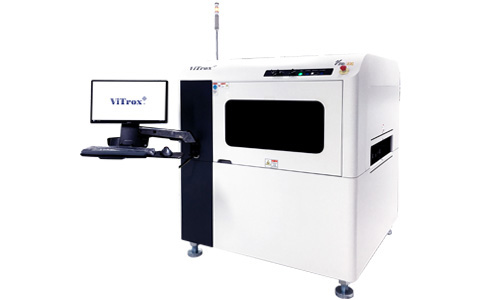

SPI: Vitrox310i XXL 焊膏檢測
產品特點
Vitrox SPI 系列里最大的檢...
- 上一個：
- SPI: V310i XL 焊膏檢測
- 下一個：
- SPI: V310i SE 焊膏檢測
產品說明
適用場景
-
超長板制造：新能源電池管理板、軌道交通控制板（>1米）。
-
重型基板：高功率模塊、軍工加固PCB（7kg載重+15mm厚度）。
-
超大尺寸雙軌產線：同時檢測兩塊37.8英寸長板，提升大規模生產效能。
-
特殊基板工藝：陶瓷/金屬基板、厚銅電源板的焊膏檢測。
規格參數
| V310i XXL | ||
| 系統性能 | ||
| 檢測項目 | 缺件，XY移位，焊錫高度，焊錫面積，焊錫量和橋接 | |
| 測試資料追蹤 | 攝像機讀條碼;可配置外置式條碼器 | |
| 硬件系統 | 12 MP | 4 MP |
| 操作系統 | Windows 10 Pro (64 bit) | |
| 光學解析度和FOV尺寸 |
默認:60mmx45mm @ 15μm 遠心鏡頭 可選項:53mmx39mm @ 13μm 遠心鏡頭 可選項:32mmx24mm @ 8μm 遠心鏡頭 |
默認:40mmx40mm @ 20μm 遠心鏡頭 |
| 檢測速度 |
12MP CoaXPress @ 15μm 解析度 : 高達 94cm2/sec 12MP CameraLink @ 15μm 解析度 : 高達 60cm2/sec |
4MP CameraLink @ 20μm 解析度: 高達 55cm2/sec |
| 3D 技術 | 相位移動量測（PSP） | |
| 照明模組 | 集中聚焦燈光系統 | |
| 軌道寬度調節 | 自動寬度調整;自下而上的夾緊;在線SMEMA | |
| PCB 尺寸 | Standard | FDL |
| 最大PCB尺寸（長x寬） |
620mmx690mm (24.4”x27.2”) 可選項: 960mmx690mm (37.8”x27.2”) 1150mmx690mm (45.2”x27.2”) |
相稱的雙軌: 620mmx325mm (24.4”x12.8”) 單軌: 620mmx600mm (24.4”x23.6”) 可選項: 相稱的雙軌: 960mmx325mm (37.8”x12.8”) 單軌: 960mmx600mm (37.8”x23.6”) |
| 最小PCB尺寸（長x寬） | 50mmx50mm (2”x2”) | 50mmx50mm (2”x2”) |
| 最大PCB檢測范圍（長x寬） |
620mmx683mm (24.4”x26.9”) 可選項: 960mmx683mm (37.8”x26.9”) 1150mmx683mm (45.2”x26.9”) |
相稱的雙軌: 620mmx318mm (24.4”x12.5”) 單軌: 620mmx593mm (24.4”x23.3”) 可選項: 相稱的雙軌: 960mmx318mm (37.8”x12.5”) 單軌: 960mmx593mm (37.8”x23.3”) |
| 最大PCB厚度 | 15mm (0.59") | 15mm (0.59") |
| 最小PCB厚度 | 0.5mm (0.02") | 0.5mm (0.02") |
| 最大PCB重量 | 7kg | 7kg |
| PCB上部間隙 | 50mm | 50mm |
| PCB底部間隙 | 70mm | 70mm |
| 面板邊緣 | 3.5mm | 3.5mm |
| 軌道高度范圍 | 890mm - 965mm | |
| 電路板可承受的最高溫度 | 工作環境溫度約為5?C至40?C，最高PCB溫度為80?C。 | |
| 安裝規格 | ||
| 電壓需求 | 100-120 V, 16A/200-240V, 8A Single Phase 單相 | |
| 空氣需求量 | 0.6 Mpa/85 psi | |
| 系統體積 (寬度 X 深度 X 高度) | 1410mmx1500mmx2207mm | |
| 重量 | ~1180kgs | |
* 基于系統配置。
