產品名稱：

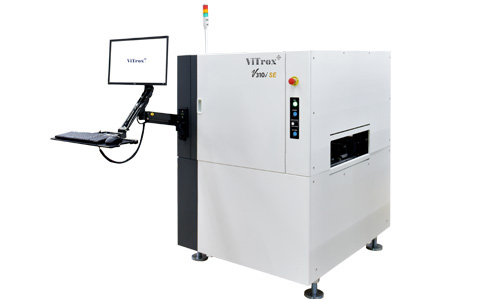

SPI: V310i SE 焊膏檢測
產品特點
具有 AI Ultra Smart 編程的最佳 SPI 解決方案
- 上一個：
- SPI: Vitrox310i XXL 焊膏檢測
- 下一個：
- SPI: V310i SE XXL 焊膏檢測
產品說明
適合
緊湊型產線：空間受限但需全功能SPI的SMT車間（如改造產線、小型實驗室）。
-
高復雜度PCB：底部帶高元件的汽車控制板、工業模組（100mm底部間隙優勢）。
-
中型板雙軌生產：雙軌并行檢測510×250mm板（如電源模塊、網關板），提升中批量產能。
-
微型元件工藝：01005元件、0.35mm pitch CSP的精密焊膏檢測（8μm鏡頭選配）。
規格參數
| V310i SE | ||
| 系統性能 | ||
| 檢測項目 | 缺件，XY移位，焊錫高度，焊錫面積，焊錫量和橋接 | |
| 測試資料追蹤 | 攝像機讀條碼;可配置外置式條碼器 | |
| 硬件系統 | 12 MP | 4 MP |
| 操作系統 | Windows 10 Pro (64 bit) | |
| 光學解析度和FOV尺寸 |
默認:60mmx45mm @ 15μm 遠心鏡頭 可選項:53mmx39mm @ 13μm 遠心鏡頭 可選項:32mmx24mm @ 8μm 遠心鏡頭 |
默認:40mmx40mm @ 20μm 遠心鏡頭 |
| 檢測速度 |
12MP CoaXPress @ 15μm 解析度 : 高達 94cm2/sec 12MP CameraLink @ 15μm 解析度 : 高達 60cm2/sec |
4MP CameraLink @ 20μm 解析度: 高達 55cm2/sec |
| 3D 技術 | 相位移動量測（PSP）與4組投影設備 | |
| 照明模組 | 集中聚焦燈光系統 | |
| 軌道寬度調節 | 自動寬度調整;自下而上的夾緊;在線SMEMA | |
| PCB 尺寸 | SE | FDL |
| 最大PCB尺寸（長x寬） | 510mmx540mm (20”x21.2”) |
單軌: 510mmx450mm (20''x17.7'') 相稱的雙軌: 510mmx250mm (20”x9.8”) |
| 最小PCB尺寸（長x寬） | 50mmx50mm (2”x2”) | 50mmx50mm (2”x2”) |
| 最大PCB檢測范圍（長x寬） | 510mmx533mm (20”x20.9”) |
單軌: 510mmx443mm (20''x17.4'') 相稱的雙軌: 510mmx243mm (20”x9.5”) |
| 最大PCB厚度 | 4mm (0.16") | 4mm (0.16") |
| 最小PCB厚度 | 0.5mm (0.02") | 0.5mm (0.02") |
| 最大PCB重量 | 3kg | 3kg |
| PCB上部間隙 | 50mm | 50mm |
| PCB底部間隙 | 100mm | 100mm |
| 面板邊緣 | 3.5mm | 3.5mm |
| 軌道高度范圍 | 875mm - 965mm | |
| 電路板可承受的最高溫度 | 工作環境溫度約為5?C至40?C，最高PCB溫度為80?C。 " | |
| 安裝規格 | ||
| 電壓需求 | 100-120 V, 16A/200-240V, 8A Single Phase 單相 | |
| 空氣需求量 | 0.6 Mpa/85 psi | |
| 系統體積 (寬度 X 深度 X 高度) | 1060mmx1303mmx2000mm | |
| 重量 | ~830kgs | |
* 基于系統配置。
規格可能會有所更改。
