PANASONIC松下貼片機
首頁>松下智能貼片機>PANASONIC松下貼片機
產品名稱：

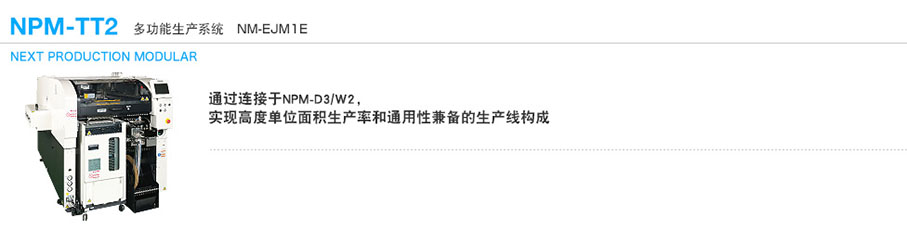

PANASONIC NPM-TT2貼片機
產品特點
1、能...
- 上一個：
- PANASONIC NPM-W2貼片機
- 下一個：
- PANASONIC NPM-D3貼片機

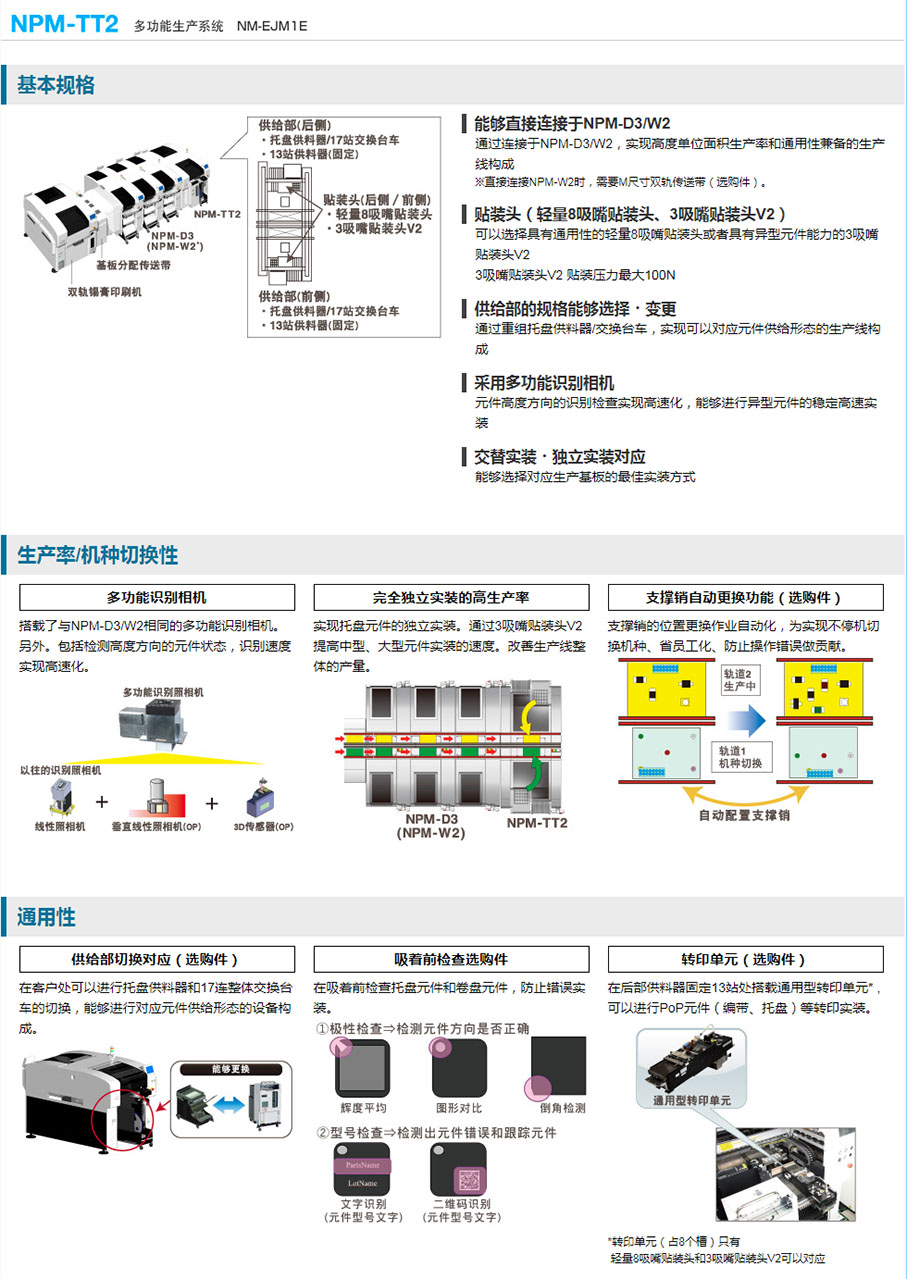

產品說明
規格參數
| 機種名 | MPM-TT2 | ||
| 基板尺寸 | PC尺寸 | 單軌式 | L 50mm*W50mm~L 510mm*W 590mm |
| 雙軌式 |
L 50mm*W50mm~L 510mm*W 300mm |
||
| M尺寸 | 單軌式 |
L 50mm*W50mm~L 510mm*W 510mm |
|
| 雙軌式 |
L 50mm*W50mm~L 510mm*W 260mm |
||
| 基板替換時間 | 單軌式 | 4.0 S（在基板反面沒有搭載元件時） | |
| 雙軌式 | 0 S 循環時間為4.0 S 以下時不能為0 S | ||
|
電源 |
三相AC 200，220,380,400,420,480 V，5.2 KVA | ||
| 空壓源 | Min 0.5 MPa，200 L/min（A.N.R） | ||
| 設備尺寸 | W 1300mm*D 2798mm*H 1444mm | ||
| 重量 | 2690kg(只限主體：因選購件的構成而異） | ||
|
貼裝頭 |
8吸嘴貼裝頭（每貼裝頭） |
3吸嘴貼裝頭（每貼裝頭） | |
|
貼裝 速度 |
PC尺寸 | 18 000 cph（0.20 s/芯片） |
7200 cph（0.50 s/芯片） 5900 cph（0.61 s/芯片） |
| M尺寸 | 17 460 cph（0.21 s/芯片） |
6984 cph（0.52 s/芯片） 5723 cph（0.63 s/芯片） |
|
| 貼裝精度 |
±40 μm/芯片 ±30 μm/QFP 12mm~32mm ±40 μm/QFP 12mm以下 |
±40 μm/芯片 ±30 μm/QFP |
|
|
元件尺寸 |
0402芯片~L 32mm*W 32mm*T 12mm | 0603芯片~L 150mm*W25mm（對角152）*T | |
| 元件供給 | 編帶 | 編帶寬：4~56/72 mm | 編帶寬：4~56/72/88/104 mm |
|
前后托盤供料器規格：Max 52品種 前后交換臺車規格：Max 120品種（編帶寬度：4,8mm編帶） |
|||
| 桿狀 |
前后托盤供料器規格：Max 6品種 |
||
|
前后交換臺車規格：Max 14品種 |
|||
| 托盤 |
Max 40品種（前側供給部：Max 20品種+后側供給部：Max 20品種） |
||
詳細請參考《規格說明書》
1.只限主體
2.兩側延長傳送帶（260mm）貼裝時W尺寸為1820 mm
3.標示尺寸是前后托盤供料器規格時的情況。前后交換臺車規格時D尺寸為2893 mm
4.顯示器，信號塔，天頂風扇蓋除外
5.3吸嘴貼裝頭不可搭載在NPM-D3
6.0402芯片需要專用吸嘴和編帶供料器
