產品說明
-
極致精度： 以 6μm (DL版) 和 10.5μm/11μm 分辨率領跑行業，專治 微間距元件、微短路、微少錫 等“疑難雜癥”。
-
效率革命 (DL版)： 雙軌并行檢測 實現產能翻倍，靈活應對 多品種、中小批量 柔性生產。
-
透視之眼： PSP2/PSP2.1技術 實現 壓合件/底部焊點100%檢測，攻克行業傳統盲區。
-
智能空間管理： 多級可調頂部間隙，兼顧超高精度與高元件兼容性。
-
強悍穩定： Xeon八核算力 + 工業級防護 + 開放接口，保障 嚴苛環境下的高穩定性與零集成障礙。
規格參數

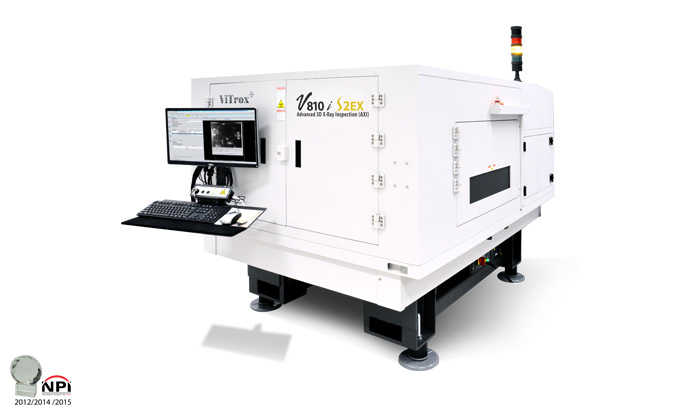

| 系統 | V810i S2EX | |
| 系統控制器 | 綜合控制器， 八核心Intel Xeon處理器 | |
| 操作系統 | Windows 10 Pro (64 bit) | |
| 測試開發環境 | ||
| 用戶界面 | 采用微軟視窗的軟件解決方案與簡單的用戶界面和用戶級別的密碼保護 | |
| 離線編程開發軟件 | 可選項離線測試 | |
| 轉換工具 | 在 V810i 軟件和可選軟件中支持 4 種不同類型的 CAD，可用于將其他 CAD 數據轉換為 ViTrox 的格式 | |
| 標準測試開發時間 | 4小時至1.5天以轉換原本的CAD 文件和開發應用程式 | |
| 生產線整合 | ||
| 輸送高度 | 865mm - 1025mm | |
| 標準通訊輸送裝置 | SMEMA, HERMES | |
| 讀碼器 | 兼容大多數行業標準的讀碼器 | |
| 系統性能參數* | ||
| 誤判率 | 500 - 1000ppm | |
| 最小特征的檢測能力 | ||
| 腳間距 1 | 0.3mm and 以上 | |
| 短路寬度2 | 0.045mm | |
| 最小錫厚 | 0.0127mm | |
| 電路板檢測特性** | 標準版 | DL |
| 最大電路板尺寸 (L x W) | 609.6mmx482.6mm (24"x19") |
雙軌: 416.6mmx206mm (16.4"x8.1") 單軌: 416.6mmx400mm (16.4"x15.7") |
| 最小電路板尺寸 (L x W) | 76.2mmx76.2mm (3"x3") | 76.2mmx101.6mm (3"x4") |
| 最大電路板可檢測的區域 | 609.6mmx474.9mm (24"x18.7") |
雙軌: 416.6mmx198.1mm (16.4"x7.8") 單軌: 416.6mmx391.1mm (16.4"x15.4") (Not supported longboard scanning) |
| 最大電路板厚度 | 7mm (275 mils) | 5mm (196mils) |
| 最小電路板厚度 | 0.5mm (20 mils) | |
| 電路板翹曲 | 下彎< 3.3mm; 上彎 < 1.5mm | |
| 最大電路板重量 | 4.5kg | |
| 電路板頂部間隙 |
50mm @ 23μm 解析度 38mm @ 19μm 解析度 38mm @ 10.5μm 解析度# 11mm @ 11μm 解析度 11mm @ 6μm 解析度# (從頂部表面計算起) |
|
| 電路板低部間隙 | 70mm | 60mm |
| 電路板邊緣間/td> | 3mm | |
| 100% 壓合件測試能力 | Yes (配以 PSP2 / PSP2.1 功能) | |
| 電路板可承受的最高溫度 | 40℃ | |
| 安全基本標準 | X光輻射劑量率低于0.5uSv/hr | |
| 安裝規格 | ||
| 電壓需求 | 200 – 240 VAC 3相; 380 – 415 VAC 3相 wye (+/- 5) (50Hz or 60Hz) | |
| 空氣需求量 | 552 kPA (80psi) | |
| 系統體積 (寬度 X 深度 X 高度) | 1566mmx2145mmx1972mm | |
| 重量 | ~3800kgs |
~3850kgs |
