產品名稱：

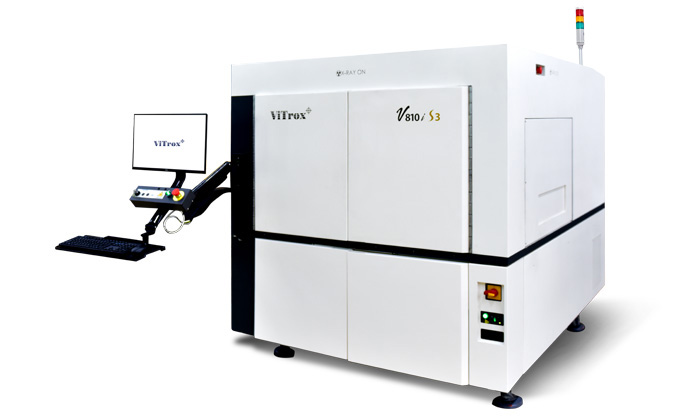

AXI:V810i S3 X-射線檢測機臺
產品特點
為復雜PCB提供從設計驗證到量產的全周期質量保障。
產品說明
? 精密缺陷捕捉（微米級） + ? 超大板兼容（725mm×482.6mm） + ? 工業級可靠性（輻射安全/高溫適應） + ? 智能開發效率（CAD快速轉換）。
尤其適合 汽車電子
規格參數
| 系統 | V810i S3 |
| 系統控制器 | 綜合控制器， 八核心Intel Xeon處理器 |
| 操作系統 | Windows 10 Pro (64 bit) |
| 測試開發環境 | |
| 用戶界面 | 采用微軟視窗的軟件解決方案與簡單的用戶界面和用戶級別的密碼保護 |
| 離線編程開發軟件 | 可選項離線測試 |
| 轉換工具 | 在 V810i 軟件和可選軟件中支持 4 種不同類型的 CAD，可用于將其他 CAD 數據轉換為 ViTrox 的格式 |
| 標準測試開發時間 | 4小時至1.5天以轉換原本的CAD 文件和開發應用程式 |
| 生產線整合 | |
| 輸送高度 | 865mm - 1025mm |
| 標準通訊輸送裝置 | SMEMA, HERMES |
| 讀碼器 | 兼容大多數行業標準的讀碼器 |
| 系統性能參數* | |
| 誤判率 | 500 - 1000ppm |
| 最小特征的檢測能力 | |
| 腳間距 1 | 0.3mm 以上 |
| 短路寬度2 | 0.045mm |
| 最小錫厚 | 0.0127mm |
| 電路板檢測特性** | |
| 最大電路板尺寸 (L x W) | 725mmx482.6mm (28.5"x19") |
| 最小電路板尺寸 (L x W) | 63.5mmX63.5mm (2.5" x 2.5") |
| 最大電路板可檢測的區域 | 725mmx474.9mm (28.5"x18.7") |
| 最大電路板厚度 | 7mm (276 mils) |
| 最小電路板厚度 | 0.5mm (20 mils) |
| 電路板翹曲 | 下彎< 3.3mm; 上彎 < 3.3mm |
| 最大電路板重量 | 4.5kg |
| 電路板頂部間隙 |
50mm @ 22μm 解析度 42mm @ 19μm 解析度 26mm @ 15μm 解析度 11mm @ 12μm 解析度 26mm @ 10μm 解析度 11mm @ 7μm 解析度 (從頂部表面計算起) |
| 電路板低部間隙 | 80mm |
| 電路板邊緣間/td> | 3mm |
| 100% 壓合件測試能力 | Yes (配以 PSP2 / PSP2.1 功能) |
| 電路板可承受的最高溫度 | 40℃ |
| 安全基本標準 | X光輻射劑量率低于0.5uSv/hr |
| 安裝規格 | |
| 電壓需求 | 200 – 240 VAC 3相; 380 – 415 VAC 3相 wye (+/- 5) (50Hz or 60Hz) |
| 空氣需求量 | 552kPA (80psi) compressed air |
| 系統體積 (寬度 X 深度 X 高度) | 1835mmx2185mmx2162mm |
| 重量 | ~4800kgs |
規格可能會有所更改。
