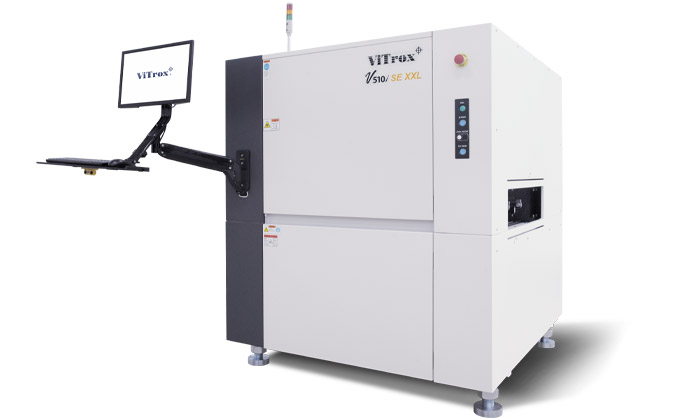

AOI: V510i SE XXL 光學檢測機臺
產品特點
產品說明
-
超大尺寸標桿： 延續 1200mm 超長與 15mm 超厚處理能力，滿足最嚴苛的物理需求。
-
關鍵機械升級： 100mm 底部間隙是其最實用的改進，徹底解決超大板上超高元件的干涉問題。
-
靈活擴展配置： 可選角度攝像機（應對復雜元件）和 可選2D配置（降低初始投入）提供了顯著的應用靈活性。
-
規格參數
| 系統 | V510i SE XXL | |
| 系統性能 | ||
| 檢測項目 | 缺件，移位，傾斜，極反，側立，立碑，翹腳/腳彎，多錫/少錫，翻轉，焊錫短路，錯件（OCV標記），針孔（可焊性＆引腳檢測），共面性，翹腳（高度），異物檢測和極性微調測量 | |
| 測試資料追蹤 | 攝像機讀條碼；可配置外置式條碼器；OCR記錄批量代碼功能 | |
| 硬件系統 | ||
| 操作系統 | Windows 10 (64 bit) | |
| 光學解析度和FOV尺寸 * |
默認:60mmx45mm @ 15μm 遠心鏡頭 可選項:52mmx39mm @ 13μm 遠心鏡頭 可選項:40mmx30mm @ 10μm 遠心鏡頭 可選項:32mmx24mm @ 8μm 遠心鏡頭* |
|
| 檢測速度 | 12MP CoaXPress @ 15μm 解析度: 高達 64cm2/sec | |
| 3D 技術 | 相位移動量測（PSP）與4組投影設備 | |
| 照明模組 | 多色、多角度、多段LED燈頭、自動校準集中聚焦燈光系統 | |
| 軌道寬度調節 | 自動寬度調整;自下而上的夾緊;在線SMEMA | |
| PCB 尺寸 | 標準版 | FDL |
| 最大PCB尺寸（長x寬） |
620mmx690mm (24.4”x27.2”) 可選項: 1200mmx690mm (47.2”x27.2”) |
相稱的雙軌: 620mmx325mm (24.4”x12.8”) 單軌: 620mmx600mm (24.4”x23.6”) |
| 最小PCB尺寸（長x寬） | 50mmx50mm (2”x2”) | 50mmx50mm (2”x2”) |
| 最大PCB檢測范圍（長x寬） |
620mmx683mm (24.4”x26.9”) 可選項:1200x683mm (47.2”x26.9”) |
相稱的雙軌: 620mmx318mm (24.4”x12.5”) 單軌: 620mmx593mm (24.4”x23.3”) |
| 最大PCB厚度 | 15mm (0.59") | 8mm (0.31") |
| 最小PCB厚度 | 0.5mm (0.02") | 0.5mm (0.02") |
| 最大PCB重量 | 7kg (可選項: 15kg) | 7kg |
| PCB上部間隙 | 50mm | 50mm |
| PCB底部間隙 | 100mm | 100mm |
| 面板邊緣 | 3.5mm (0.14”) | 3.5mm (0.14”) |
| 軌道高度范圍 | 890mm - 965mm | |
| 電路板可承受的最高溫度 | 環境工作溫度約為5?C至40?C，最高PCB溫度為80?C。 | |
| 安裝規格 | ||
| 電壓需求 | 100-120 V, 16A / 200-240V, 8A 單相 | |
| 空氣需求量 | 0.6 Mpa/85 psi | |
| 系統體積 (寬度 X 深度 X 高度) | 1410mmx1600mmx2209mm | |
| 重量 | ~1180kgs | |
* 基于系統配置。
規格可能會有所更改。
注: 1. 可選項：2D 配置
2. 可選項：12MP 角度攝像機
