產品名稱：

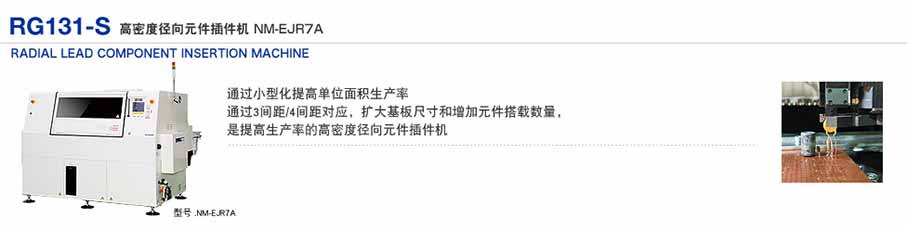

Panasonic RG131-S插件機

產品特點

Panasonic RG131-S插件機

通過提高插件速度·運轉率，使生產率提高

能夠選擇2間距規格(2.5 mm、5.0 mm）或者3間距規格（2.5 mm、5.0 mm、7.5 mm）或者4間距規格（2.5 mm、5.0 mm 、7.5 mm、10.0 mm）。
無論是3間距規格（2.5 mm、5.0 mm、7.5 mm），還是4間距規格（2.5 mm、5.0 mm 、7.5 mm、10.0 mm）的大型元件，
都可以實現高速插件（0.25 s～0.6 s/點）。
通過導銷方式，只要有插入元件的間隙即可插件，實現高密度插件。

通過全體自動補正功能的標準裝備，實現了高度信賴性

通過小型化提高單位面積生產率

降低運行成本

操作性的提高

擴大功能選購件

AR-DCE (型號 NM-EJS4B) 數據創建與編輯器系統

機種名	RG131-S
型號	NM-EJR7A
基板尺寸	L 50 × W 50 ? L 508 × W 381
插件速度*1	0.25 s/點 ? 0.6 s/點
元件搭載數量	40
對象元件	間距 2.5 mm , 5.0 mm , 7.5 mm , 10.0 mm 高度Hn=Max. 26 mm　直徑D=Max. 18 mm 電阻, 電解電容器, 陶瓷電容器, LED, 晶體管, 過濾器, 電阻網絡
基板替換時間	約2 s ? 約4 s (室溫20℃時)
元件插入方向	4方向 (0 °, 90 °, -90 °, 180 °)
電源 *2	三相 AC 200 V, 3.5 kVA
空壓源	0.5 MPa, 80 L/min (A.N.R.)
設備尺寸	W 2 104 × D 2 183 × H 1 620 *3
重量	1 950 kg

*插件速度等值，會隨條件而異。
*詳細請參照《規格說明書》。
*1:隨條件而異
*2:也可對應三相 220 / 380 / 400 / 420 / 480 V
*3:不包括信號塔
